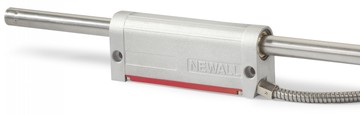

SHG-TT – Lineares Längenmesssystem
Hauptmerkmale:
- Kompatibel mit den meisten CNC- und PLC-Steuerungen
- Robuste und langlebige Konstruktion mit IP67-Schutzklasse – widerstandsfähig gegen Staub, Öl und Wasser
- Inkrementale Messmethode mit hoher Präzision
- RS422-TTL-Differenzquadratur-Ausgangssignal für zuverlässige Datenübertragung
- Hohe Widerstandsfähigkeit gegenüber Vibrationen und Erschütterungen
Technische Daten:
- Messsystemtyp: Inkrementales Längenmesssystem
- Auflösung: 1 µm
- Referenzmarken: Periodisch alle 12,7 mm
- Max. Verfahrgeschwindigkeit: 2 m/s bei 1-µm-Auflösung
- Schutzart: IP67 – ideal für den Einsatz in rauen Industrieumgebungen
- Betriebstemperatur: 0 bis 55 °C
- Maßstabdurchmesser: 15,25 mm
- Max. Kabellänge: 22 m
- Anschluss: 9-poliger oder 15-poliger D-Stecker
Besondere Vorteile:
- Hohe Stoßfestigkeit (100 g / 980 m/s² gemäß IEC 69-2-6)
- Widerstandsfähig gegenüber Vibrationen (30 g / 294 m/s² gemäß IEC 68-2-27)
- Kein mechanischer Verschleiß, keine Wartung erforderlich
- Einfache Integration in Steuerungssysteme
Das SHG-TT ist ideal für Anwendungen, die ein hochpräzises und extrem robustes lineares Längenmesssystem mit TTL-Differenzquadratur-Signal erfordern. Dank der IP67-Schutzklasse ist es besonders für den Einsatz in anspruchsvollen Industrieumgebungen geeignet.
